製品属性(仕様)

業界 検査・分析 製品
分類		 カバー・フレーム
サイズ
製品
寸法		W150×L700×H150 板厚t=1.0
材料SPCC 制作
納期		20日
表面
処理		塗装 加工
内容		レーザー加工、曲げ、溶接

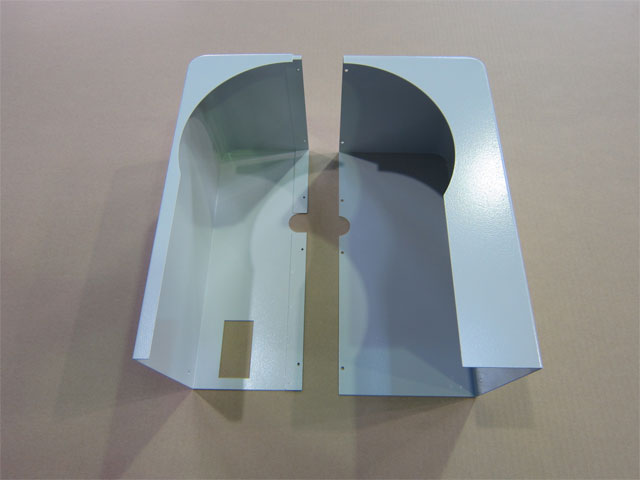

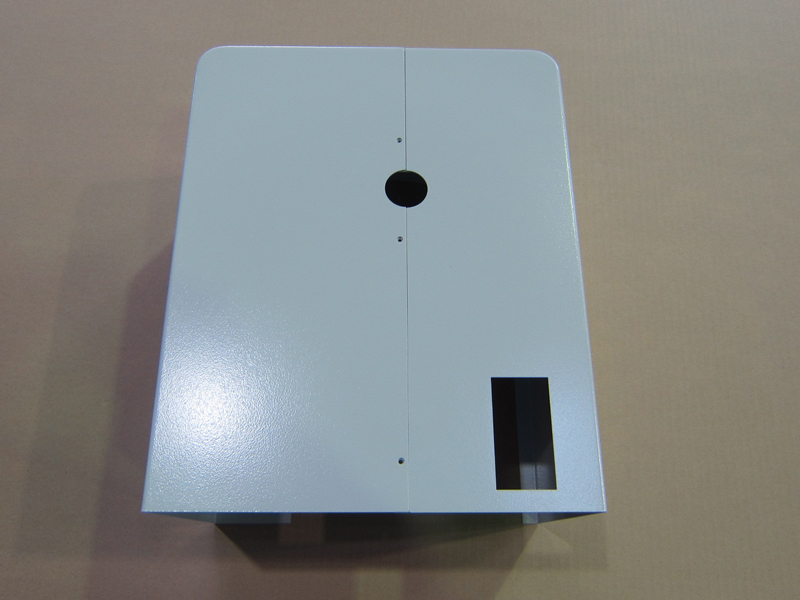

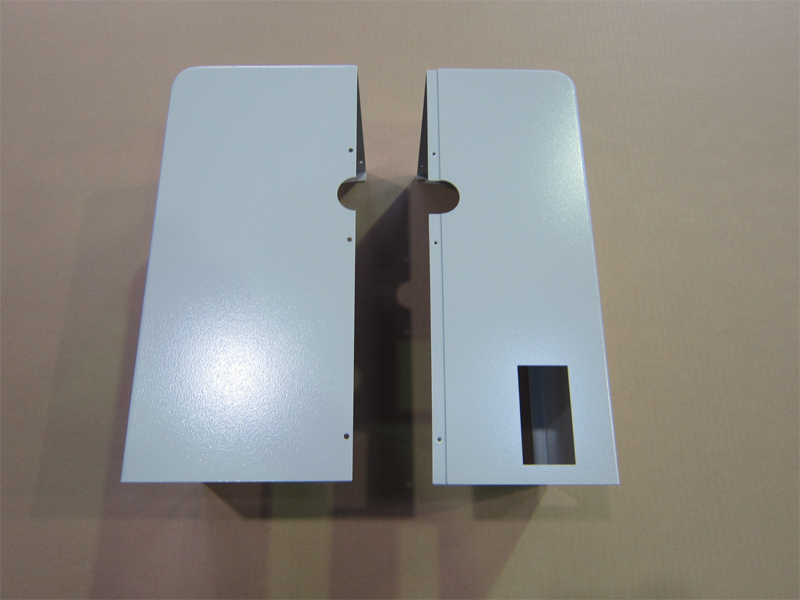

製品画像(様子)

特徴

本製品は分析装置に使用されるカバーとなります。一体物ではなく２点SETになる製品であるため、角度やRにばらつきがあると、２点の製品を合わせたときに段が付き見た目が悪くなります。そのため製作においては、レーザー加工および曲げ加工時に要求される高い角度精度に加えて、溶接を行った後の角度および歪みについても細心の注意を払って製作することが要求されます。要求精度と組付けた際の段差などのチェックを済ませた後に、表面処理として塗装を行いお客様に出荷されます。
