製品属性(仕様)

業界 工作機械 製品
分類		 カバー・フレーム
サイズ
製品
寸法		W1,400×L2,000×H200 板厚t=2.3
材料SPCC 制作
納期		1ヶ月
表面
処理		塗装 加工
内容		NCT加工、曲げ、溶接

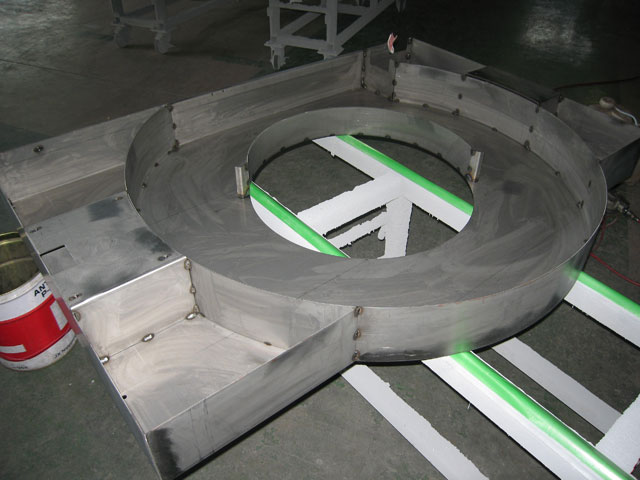

製品画像(様子)

特徴

本製品は大型の工作機械カバーの一部となります。構造設計上ユニットで分割して製作することができない為、材料をサイズいっぱいに使用しています。深い立ち上がり部分は曲げ加工にて対応した上、R部分は別途R巻き機を使用して加工された板材を溶接し組立を行っています。大型の板金製品になると曲げ加工やR曲げの精度とともに、溶接による歪み発生の問題が顕著になります。本製品では双方に対する技術的配慮を設計段階から十分に検討することで製作を可能としました。
